Techna-Shunt

Description du produit

Le système Techna-Shunt est une solution brevetée destinée à la rénovation des conduits collectifs maçonnés de type Shunt ou Alsace existants, dans le cadre du remplacement d’anciens appareils gaz par des appareils plus performants, comme les chaudières THPE.

Il permet de conserver la structure du conduit existant et desservir des appareils à gaz de type C9 Collectif ou C(15).

Dans ces configurations, chaque logement dispose de son propre conduit flexible PVDF, pour l’évacuation des produits de combustion, tandis que l’air comburant est prélevé dans l’espace annulaire du conduit collectif existant.

Les points forts de notre système Techna-Shunt :

• Un temps de travaux réduit : Ce système permet de réutiliser la structure maçonnée du conduit Shunt ou Alsace, sans modification du conduit principal, ce qui limite les interventions dans les logements occupés.
• Une évacuation individuelle des fumées : Chaque appareil est raccordé à son propre flexible en PVDF, tandis que l’air comburant est amené collectivement par l’espace entourant les conduits flexibles.
• Etanchéité renforcée : Le thermosoudage du flexible au coude PVDF supprime les joints et permet d’atteindre une étanchéité jusqu’à 5 000 Pa.

Avantages complémentaires :

• Pas d’évacuation spécifique des condensats en pied de conduit : La récupération et l’évacuation des condensats sont réalisées au travers de l’appareil à gaz.
• Les performances du PVDF : Le matériau utilisé pour les tubages est résistant aux UV et au gel, hydrophobe et ininflammable.
• Un tubage PVDF durable et recyclable : Les composants en PVDF bénéficient d’une durée de vie estimée à 30 ans et sont 100% recyclables.

Normes :

Avant toute installation, un diagnostic complet du conduit existant est obligatoire. Il comprend notamment la vérification de la vacuité et de la stabilité par inspection vidéo, de l’étanchéité par essai fumigène et de la ventilation existante. Si l’état du conduit ne répond pas aux exigences prévues, le système ne doit pas être installé.

La rénovation nécessite le remplacement simultané de tous les appareils raccordés au conduit collectif.

Le système peut être installé dans un conduit Shunt de dimensions minimales 20 × 20 cm, jusqu’à une hauteur R+5, avec un appareil raccordé par niveau et un maximum de 6 appareils. Pour un conduit Alsace, la hauteur maximale est R+4 avec un maximum de 5 appareils.

Enfin, compte tenu de la technicité du procédé, la mise en œuvre doit être réalisée par une entreprise formée à cette technique par TEN.

Composition de la gamme :

Le système Techna-Shunt est disponible en Ø60 et Ø80 et comprend principalement :

• des conduits flexibles simple paroi en PVDF pour l’évacuation individuelle des produits de combustion ;
• des éléments de raccordement flexible/rigide dont coudes à 45°, 87°, et adaptateurs ;
• des conduits de raccordement concentriques en PP/Alu ou PVDF/Alu
• les accessoires nécessaires à la fixation et la finition ;

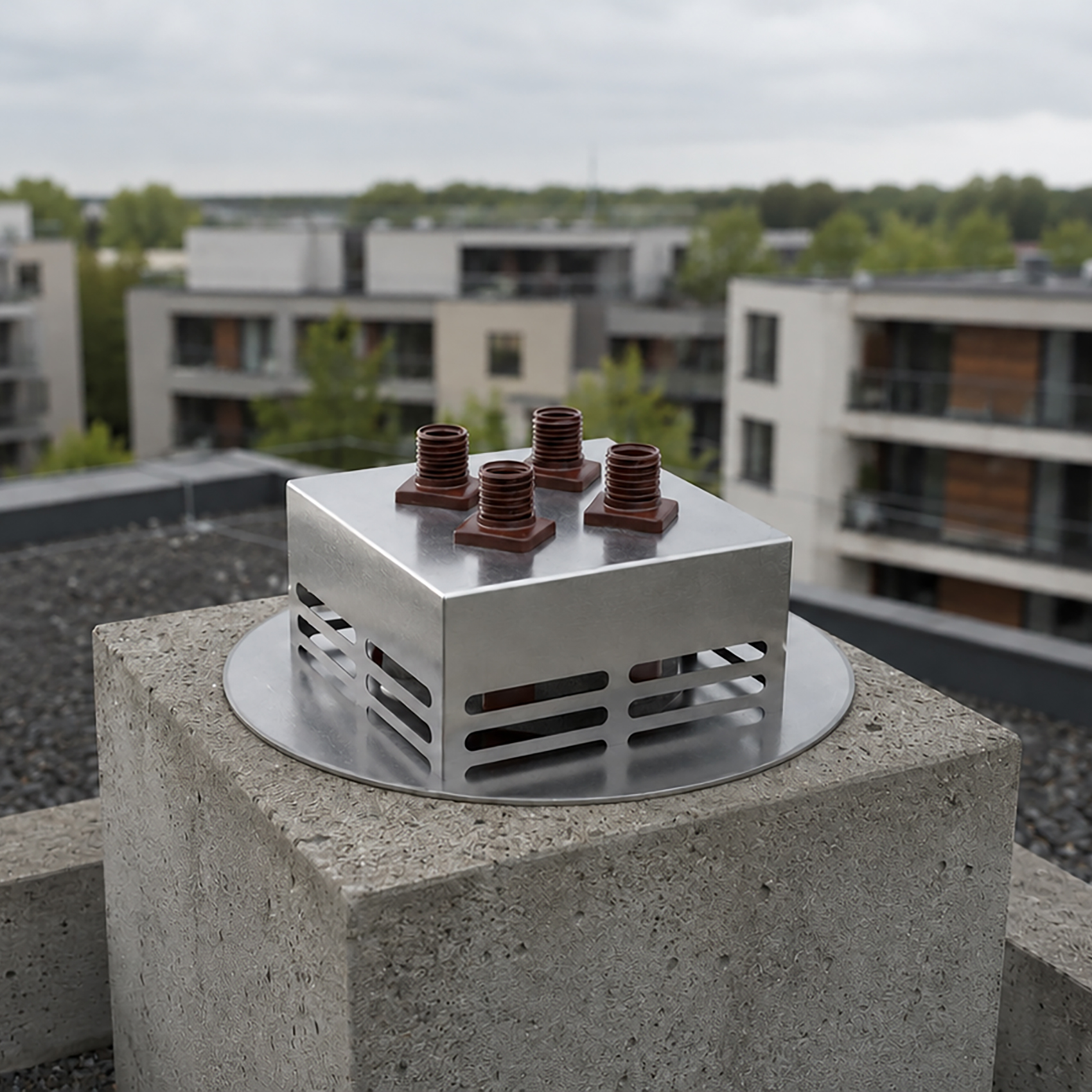

• le terminal Shunt disponible en 4 ou 6 sorties.
